尼（ní）龙（lóng）材料作为一款经典（diǎn）材料，以其（qí）出（chū）色的（de）耐久性（xìng）、高比强（qiáng）度、高韧性、低磨（mó）阻和耐腐蚀性而闻名，在加工制造领域（yù）有着广泛（fàn）的应用。您了解尼（ní）龙（lóng）材（cái）料（liào）吗？是否接触（chù）过尼龙材料的打印？读完本文（wén），相信您将对尼龙材料（liào）及（jí）3D打印有更全（quán）面（miàn）的认识。

什（shí）么是（shì）尼龙（lóng）？

尼龙（Nylon）是（shì）聚酰胺（Polyamide）纤维（锦纶）的一种说法（fǎ），简称为PA。对于经常使用PLA的用户来说，用PLA打印虽然比较灵活（huó），适用（yòng）于较多场合，具有普通使（shǐ）用场合需求的一般强度，但当要（yào）在专业场合使用就（jiù）会发现它是不（bú）适用的。PLA打印的（de）零件（jiàn）不能（néng）长时间暴露（lù）在阳光（guāng）下，且不适用于高于100°C的场合。如果使用（yòng）ABS进（jìn）行3D打印，就会发现（xiàn）它比PLA更耐用，但是3D打印的ABS零件通（tōng）常没有注（zhù）塑零件的强度大，并（bìng）且打印的（de）零件因为（wéi）层间粘合（hé）力一般来说不够坚固。

而尼龙（lóng）耗材是一种高强度（dù），十分耐用的（de）3D打印耗材。十分有韧性（xìng），同（tóng）时（shí）层间粘（zhān）合力较好，比（bǐ）ABS耗（hào）材更加坚固。

尼龙（lóng）材料的应用

尼龙耗材的高熔化（huà）温度和低摩擦系数使得其（qí）普遍应用于工程中，适用于制作（zuò）一般的日常用品，比如使用尼龙耗材3D打印扳手等（děng）工具、齿轮、自己设计（jì）的DIY零件等（děng）等。

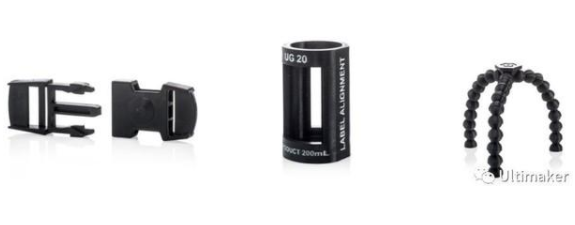

使用尼龙材（cái）料打印的物件

首先需（xū）要知晓（xiǎo）的是（shì）尼龙的一般成型温度（dù）在（zài）260°C至（zhì）280°C，较低的温度无法使尼龙材料完全熔融挤出，达到稳定的流量。较（jiào）高的温度（dù）就对（duì）打印头的整体有着较高的设计要求。Ultimaker所设计的AA喷头，适用于非研（yán）磨（mó）性塑（sù）料，能（néng）够稳定地提供打（dǎ）印（yìn）尼龙材料（liào）所需的（de）如（rú）此高的温度（dù）和充分及时的散（sàn）热效果。

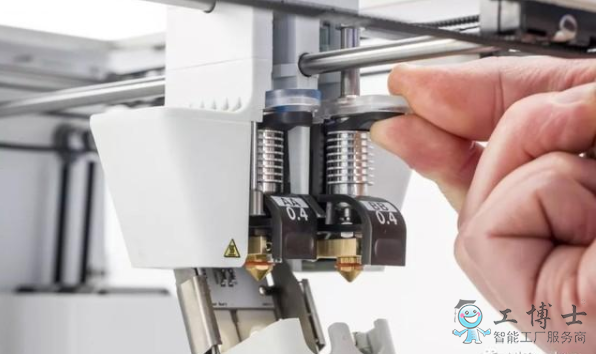

Ultimaker AA喷头（tóu）

尼龙具有很强的吸湿性，即使是在室内放置过（guò）程中也（yě）会吸收（shōu）空气中的水分，长时（shí）间的吸收水分甚至（zhì）可以使水的重量（liàng）比（bǐ）例达到10%。那么如何判断耗材是否受潮了呢？当打（dǎ）印头喷嘴挤出尼龙时，挤出头出口有（yǒu）大量（liàng）白色烟（yān）雾同时伴（bàn）有噼啪的（de）声音，则代表耗材受潮严重，受潮耗（hào）材打印的零（líng）件表（biǎo）面会有（yǒu）气泡，甚至打印层间粘合疏（shū）松。

通过（guò）以下（xià）图片我们可以（yǐ）十（shí）分（fèn）明显的看出，正常情况下打印的尼龙制品（pǐn）应该是表（biǎo）面光滑（huá）层间紧致的（de），而（ér）受潮的尼（ní）龙材料打印出的制品（pǐn）表（biǎo）面则十分不光整，甚至出现层间分离的情况。

干燥的耗材（左）与（yǔ）受潮的耗材（右）3D打印效果对比

如何防止翘边

另一方面，也是比较令人（rén）头疼的（de）问题就是打印尼龙时会像打印（yìn）ABS一样出（chū）现翘边现（xiàn）象，也许前几层打印正常（cháng），待你再次（cì）查看打印状况时，模型一边（biān）已（yǐ）经高高翘起，甚至整（zhěng）体脱离平台导致打印得一团糟。

那么如何解决打印尼龙过（guò）程（chéng）出现的（de）翘边（biān）现象呢？首先是热（rè）床温（wēn）度建议选择在（zài）55°C - 65°C，同时在打印平台（tái）上使用PVA基胶（jiāo）棒涂上一层薄薄的胶水。翘边的（de）现象会得到有效（xiào）的抑制。但是，最有效的做法还（hái）是使（shǐ）用封闭的打印平（píng）台（例如Ultimaker S5），对于早期的Ultimaker 3 机型， Ultimaker提供了（le）升级包以解决翘边（biān）问题。

Ultimaker 尼龙材料

针对尼龙材料的特性（xìng），Ultimaker不仅通过硬（yìng）件升级包的（de）加（jiā）持来改善打（dǎ）印尼龙材料（liào）时出现的问题，还（hái）通过对尼（ní）龙材料（liào）的深（shēn）入研究，推出了更（gèng）加易用的Ultimaker Nylon。

Ultimaker Nylon

Ultimaker 3 升级套件具体包含以下内（nèi）容：1个前挡板、25个底（dǐ）板贴纸、1个粘合剂涂抹器、1个玻璃板。在打印容易（yì）翘边（biān）材料时，安装前（qián）挡（dǎng）板（bǎn）可以阻止热量逸（yì）出，产（chǎn）生45°C的（de）恒定（dìng）温度，同时还可以保护打印件免受（shòu）外部影响。稳定的环（huán）境（jìng）可确（què）保打印材料的冷却速度（dù）更慢，温度更均匀地分布在整个零件中。这（zhè）有助（zhù）于降（jiàng）低收（shōu）缩率并降低翘边和分层（céng）的风险。

底板贴纸改（gǎi）善了打印平台的（de）粘合性，并（bìng）且可以与大多数材料（liào）一起使用。它（tā）们（men）是胶棒的绝佳（jiā）替代品，专为多（duō）种（zhǒng）用（yòng）途而设（shè）计。底板贴（tiē）纸（zhǐ）使得打印零件的（de）底面更（gèng）光滑，在使用时要确（què）保正确使用，以防止（zhǐ）出现气泡。

额外的玻璃板意味着（zhe）可以不（bú）必再等待从Ultimaker 3 打印机中取出完成的打印（yìn）件。相反，你可以快速更换新的（de）玻璃（lí）板，直接开始新的打印，从而最大（dà）限度地减少（shǎo）停机时间。

Ultimaker升（shēng）级套件（jiàn）

Ultimaker Nylon的（de）设计比（bǐ）市场（chǎng）上的其他尼龙长（zhǎng）丝更（gèng）可靠，更易于打印，具（jù）有低（dī）吸湿性和与底（dǐ）板的良好粘合性。与其他（tā）尼龙耗（hào）材相比，它具有更低的吸湿性和更长的保质期。Ultimaker Nylon具有优异的冲击强度（Izod测试为34.4 kJ /m2）、良好的延展性（断裂（liè）伸长率210％）和远远低于（yú）传统尼（ní）龙耗材（cái）的熔化（huà）温度（dù）（185°C），同时（shí）还兼具（jù）低摩擦系数、耐碱和耐有机化学品腐蚀等传统（tǒng）尼龙材料（liào）具（jù）备的特性。

使用Ultimaker Nylon打印的示例

Ultimaker Nylon兼容性

如下（xià）面的概述所示，Ultimaker Nylon与Ultimaker S5，Ultimaker 3和（hé）Ultimaker 2+兼（jiān）容。如果在Ultimaker S5 或 Ultimaker 3上（shàng）打印材料，则可以使（shǐ）用AA打（dǎ）印核心。

打印机与打印头模块/喷嘴（zuǐ）兼容（róng）性

除了单头打印外（wài），Ultimaker Nylon还可以与（yǔ）Ultimaker S5和Ultimaker 3上的PVA、Breakaway一起打印。当需要（yào）打印尼（ní）龙与TPU 95A或其（qí）他颜色（sè）的（de）尼龙相结合时，可以通过实验完成。（注（zhù）意：与 TPU 95A 的双重组合可（kě）能会（huì）导（dǎo）致（zhì）打印品表面（miàn）出现（xiàn）拉丝和斑点。）

耗材兼容性

推荐的设置和配置

Ultimaker Nylon的打印温度为（wéi）230°C至260°C。具体（tǐ）的（de）温度取（qǔ）决你使用（yòng）的打（dǎ）印（yìn）机、喷嘴尺寸和配置文件。例如，在具有0.25毫米打印喷头的Ultimaker S5上，尼龙在230°C下打印，而（ér）在具有0.8毫米打印喷嘴（zuǐ）的同一台打印机上，温度设定（dìng）为245°C。

在（zài）大多数情况下，尼龙（lóng）在60°C的底板温度下打印，但（dàn）Ultimaker S5上的底（dǐ）板温度为70°C，用于0.4和0.8mm打印。当在Ultimaker Cura中选择了打印机、喷嘴尺寸和（hé）配（pèi）置文件（jiàn）时，将自动使用正确的温度。

Ultimaker Nylon可以很好地粘附在打印底（dǐ）板上，为了获得最佳（jiā）的附着力和保护底板（bǎn），建议在玻璃板上使用一层薄薄（báo）的胶水。因为（wéi）在取下打印品（pǐn）时，不使用胶水会有导致玻（bō）璃板碎裂的风险。

Ultimaker Nylon的（de）Ultimaker Cura版本经过优（yōu）化，可以使用边（biān）缘（yuán）或筏打印（yìn），具体取决（jué）于所选的打（dǎ）印机（jī）。在Ultimaker S5 和Ultimaker 3型（xíng）材中，默认（rèn）选择边缘，而Ultimaker 2+ 型材使用木筏作为平（píng）台（tái）粘附型。这种木筏特（tè）别推荐用（yòng）于大（dà）型模型，而对于较小型（xíng）号，边缘应该足够（gòu）。

冷却后最容（róng）易去除尼龙支撑。但是，在使用筏板（bǎn）时，建议（yì）在底板仍然保温时（shí）将其拆下。这样可以更轻松（sōng）地拆除筏（fá）板
